چگونه می توان ضخامت دیواره 316 لوله استیل ضدزنگ گرد را به طور دقیق اندازه گیری کرد؟

اندازه گیری دقیق ضخامت دیواره 316 لوله استیل ضدزنگ در صنایع مختلف از جمله ساخت ، تولید و فرآوری شیمیایی بسیار مهم است. من به عنوان یک تأمین کننده قابل اعتماد از 316 لوله استیل ضدزنگ ، اهمیت این اندازه گیری را درک می کنم. این کیفیت ، ایمنی و عملکرد لوله ها را در برنامه های مورد نظر خود تضمین می کند. در این وبلاگ ، روش های مختلفی را برای اندازه گیری دقیق ضخامت دیوار 316 لوله استیل ضدزنگ به اشتراک می گذارم.

چرا اندازه گیری دقیق ضخامت دیواره اهمیت دارد

قبل از غواصی به روشهای اندازه گیری ، درک این مسئله که چرا اندازه گیری ضخامت دقیق دیواره بسیار مهم است ، ضروری است. در صنایعی که از 316 لوله استیل ضدزنگ استفاده می شود ، مانند حمل و نقل مایعات خورنده یا گازهای فشار زیاد ، ضخامت دیواره مستقیماً بر فشار فشار لوله و مقاومت در برابر خوردگی تأثیر می گذارد. اگر ضخامت دیواره خیلی نازک باشد ، ممکن است لوله نتواند در برابر فشار داخلی مقاومت کند و منجر به نشت یا حتی خرابی های فاجعه بار شود. از طرف دیگر ، یک دیوار بیش از حد ضخیم می تواند منجر به هزینه های غیر ضروری مواد و افزایش وزن شود. بنابراین ، اندازه گیری دقیق به حفظ کیفیت محصول ، اطمینان از ایمنی و بهینه سازی هزینه ها کمک می کند.

بازرسی بصری و کالیپر

ساده ترین و اساسی ترین روش برای اندازه گیری ضخامت دیواره 316 لوله استیل ضدزنگ از طریق بازرسی بصری و استفاده از کالیپر است. این روش برای برآوردهای سریع و خشن مناسب است ، به خصوص در شرایطی که به دقت بالایی لازم نیست.

برای استفاده از کالیپر ، ابتدا اطمینان حاصل کنید که کالیپرها تمیز و در شرایط کار خوبی هستند. فک های کولیس را باز کرده و آنها را در اطراف قطر بیرونی و قطر داخلی لوله قرار دهید. تفاوت بین قطر بیرونی و قطر داخلی ، تقسیم بر دو ، به ضخامت دیواره می دهد. به عنوان مثال ، اگر قطر بیرونی (OD) به عنوان 50 میلی متر اندازه گیری شود و قطر داخلی (ID) 46 میلی متر باشد ، می توان ضخامت دیواره (WT) را با استفاده از فرمول محاسبه کرد: WT = (OD - ID)/2 = (50 - 46)/2 = 2 میلی متر.

با این حال ، این روش محدودیت هایی دارد. اندازه گیری دقیق قطر داخلی می تواند چالش برانگیز باشد ، به خصوص برای لوله های کوچک قطر. همچنین اندازه گیری ضخامت دیواره در نقاط مختلف در امتداد لوله دشوار است ، که ممکن است به دلیل فرآیندهای تولید متفاوت باشد.

سنجهای ضخامت اولتراسونیک

سنجهای ضخامت اولتراسونیک به طور گسترده ای برای اندازه گیری دقیق ضخامت دیواره از 316 لوله استیل ضدزنگ گرد استفاده می شود. این سنجها بر اساس اصل ارسال امواج اولتراسونیک از طریق دیواره لوله کار می کنند. هنگامی که امواج اولتراسونیک به طرف مقابل دیواره لوله برخورد می کنند ، آنها به سنج باز می شوند. زمان لازم برای مسافرت امواج به طرف مقابل و عقب اندازه گیری می شود و بر اساس سرعت شناخته شده صدا در فولاد ضد زنگ ، ضخامت دیواره محاسبه می شود.

برای استفاده از ضخامت اولتراسونیک ، ابتدا یک لایه نازک از ماده اتصال (مانند روغن یا ژل) را روی سطح لوله بمالید. این به انتقال کارآمد امواج اولتراسونیک کمک می کند. سپس پروب سنج را روی سطح لوله قرار دهید. سنج خواندن ضخامت دیوار را نشان می دهد.

یکی از مزایای سنجهای ضخامت اولتراسونیک ، توانایی آنها در اندازه گیری ضخامت دیواره در چندین نقطه در امتداد لوله بدون آسیب رساندن به لوله است. آنها همچنین می توانند ضخامت لوله ها را با سطوح داخلی نامنظم اندازه گیری کنند. با این حال ، صحت سنجهای ضخامت اولتراسونیک می تواند تحت تأثیر عواملی مانند زبری سطح لوله ، وجود نقایص داخلی و نوع ماده جفت استفاده شود.

تست فعلی ادی

آزمایش جریان Eddy یکی دیگر از روشهای آزمایش غیر مخرب است که می تواند برای اندازه گیری ضخامت دیواره 316 لوله استیل ضد زنگ گرد استفاده شود. هنگامی که یک جریان متناوب از طریق سیم پیچ قرار می گیرد که در نزدیکی سطح لوله قرار دارد ، یک میدان مغناطیسی متناوب تولید می کند. این میدان مغناطیسی باعث ایجاد جریان های گرداب در دیواره لوله می شود. بزرگی و فاز این جریانهای گردو تحت تأثیر ضخامت دیواره لوله قرار دارند.

آزمایش جریان ادی بسیار حساس است و می تواند تغییرات کوچک در ضخامت دیواره را تشخیص دهد. همچنین برای تشخیص سطح و نقص سطح نزدیک در لوله مناسب است. با این حال ، این روش به تجهیزات تخصصی و اپراتورهای آموزش دیده نیاز دارد. نتایج آزمایش می تواند تحت تأثیر عواملی مانند هدایت الکتریکی مواد لوله ، وجود میدان های مغناطیسی و شکل لوله باشد.

آزمایش رادیوگرافی

آزمایش رادیوگرافی ، مانند آزمایش X - RAY یا GAMMA - RAY ، می تواند اطلاعات مفصلی در مورد ضخامت دیوار و ساختار داخلی 316 لوله استیل ضدزنگ گرد 316 ارائه دهد. در این روش ، یک منبع تابش در یک طرف لوله قرار می گیرد و یک ردیاب در طرف دیگر قرار می گیرد. تابش از طریق لوله عبور می کند و شدت تابش تشخیص داده شده از طرف دیگر مربوط به ضخامت دیواره لوله است.

آزمایش رادیوگرافی می تواند تصاویر با وضوح بالا از دیواره لوله تولید کند و امکان اندازه گیری دقیق ضخامت دیواره در نقاط مختلف را فراهم می کند. همچنین می تواند نقایص داخلی مانند ترک و حفره را تشخیص دهد. با این حال ، این روش گران است ، به دلیل استفاده از اشعه ، نیاز به اقدامات احتیاطی دقیق دارد و زمان آن است.

انتخاب روش اندازه گیری مناسب

هنگام انتخاب روشی برای اندازه گیری ضخامت دیواره 316 لوله استیل ضدزنگ ، چندین عامل در نظر گرفته می شود. این موارد شامل دقت لازم ، اندازه و شکل لوله ، وجود نقص داخلی و بودجه و تجهیزات موجود است.

برای اندازه گیری های سریع و خشن ، می توان از بازرسی بصری و کالیپرها استفاده کرد. در صورت نیاز به دقت بالا و آزمایش غیر مخرب لازم است ، سنجهای ضخامت اولتراسونیک انتخاب خوبی هستند. آزمایش جریان ادی برای تشخیص تغییرات کوچک در ضخامت دیواره و نقص سطح مناسب است. آزمایش رادیوگرافی در صورت نیاز به اطلاعات دقیق در مورد ساختار داخلی و ضخامت دیواره توصیه می شود ، اگرچه گرانتر و پیچیده تر است.

اطمینان از دقت اندازه گیری

برای اطمینان از صحت اندازه گیری ضخامت دیواره ، باید چندین مرحله برداشته شود. ابتدا از تجهیزات اندازه گیری کالیبره شده استفاده کنید. به طور مرتب کالیبراسیون کالیپرها ، سنجهای ضخامت اولتراسونیک و سایر ابزارهای اندازه گیری مطابق دستورالعمل سازنده. دوم ، در نقاط مختلف در امتداد لوله ، چندین اندازه گیری انجام دهید. این به تشخیص هرگونه تغییر در ضخامت دیواره به دلیل فرآیندهای تولید کمک می کند. سوم ، مراحل اندازه گیری صحیح را دنبال کنید. به عنوان مثال ، هنگام استفاده از سنج ضخامت اولتراسونیک ، اطمینان حاصل کنید که ماده اتصال به درستی اعمال می شود و کاوشگر به طور محکم روی سطح لوله قرار می گیرد.

پایان

اندازه گیری دقیق ضخامت دیواره 316 لوله استیل ضدزنگ برای اطمینان از کیفیت محصول ، ایمنی و اثربخشی محصول ضروری است. من به عنوان تأمین کننده 316 لوله استیل ضدزنگ دور ، من متعهد هستم که محصولات با کیفیت بالا را تهیه کنم. ما از روشهای اندازه گیری پیشرفته استفاده می کنیم تا اطمینان حاصل کنیم که لوله های ما مشخصات مورد نیاز را رعایت می کنند.

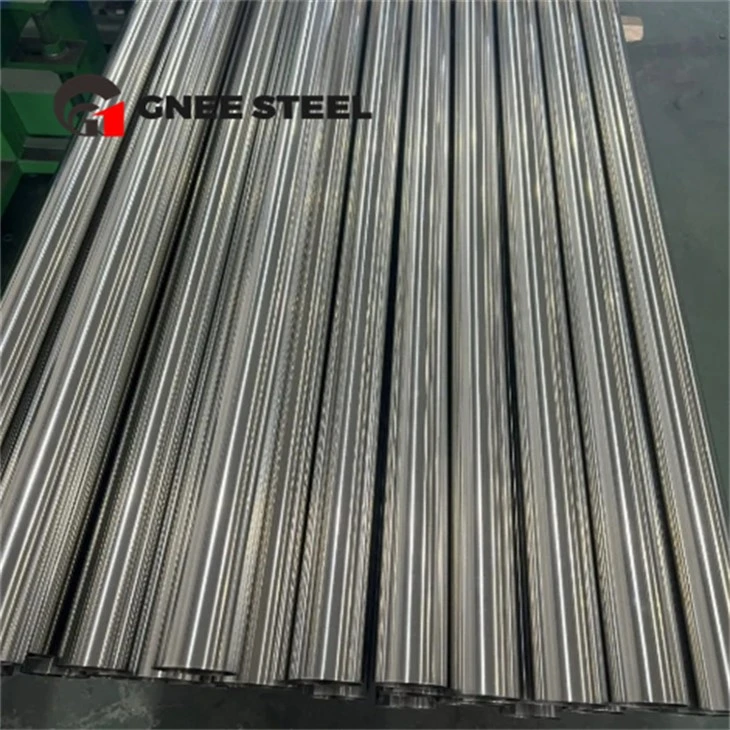

اگر در بازار لوله های فولادی ضدزنگ 316 با کیفیت بالا ، مانندASTM A312 TP316 لوله فولادی صنعتی بدون درزباASTM A312 TP316L لوله های بدون درز، یالوله/لوله/لوله جوش استیل ضد زنگ، و به اندازه گیری دقیق ضخامت دیوار نیاز دارید ، لطفاً برای بحث و تهیه بیشتر با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای خاص خود را برآورده کنیم.

منابع

• دیگ بخار ASME و کد کشتی
• استانداردهای بین المللی ASTM در لوله های استیل ضدزنگ
• کتابچه راهنمای آزمایش غیر مخرب ، دوره 7: آزمایش اولتراسونیک
